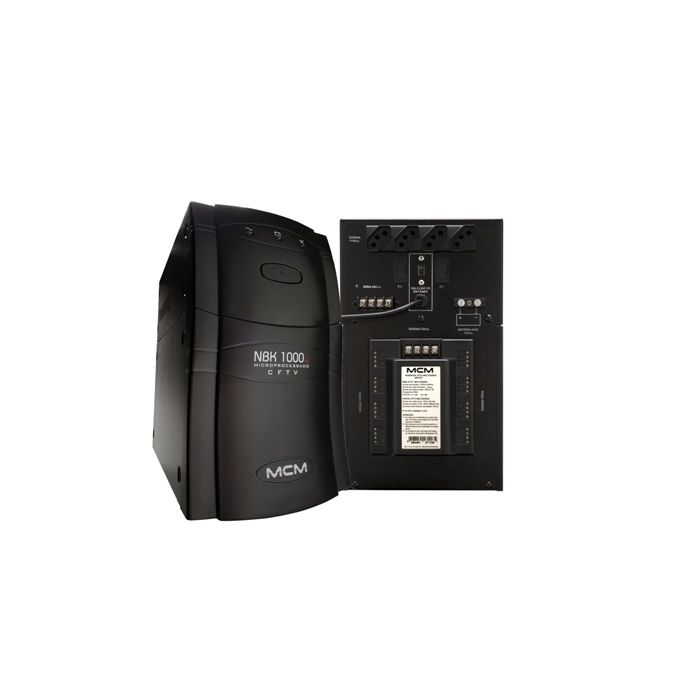

Nobreak NBK CFTV 1000i Bivolt
Descrição
FUNCIONAMENTO - CIRCUITOS BÁSICOS
Estabilizador: Quando o nobreak está operando em modo rede este circuito detecta as variações de tensão na rede elétrica através de um sensor e aciona um sistema eletrônico de correção, mantendo a tensão de saída estabilizada.
Inversor: Alimenta instantaneamente as tomadas da saída com tensão estabilizada, gerada a partir da bateria externa, na ocorrência de grandes variações ou interrupções de tensão na rede elétrica.
Saída 12Vcc: Mantém tensão estabilizada em 12Vcc para até 5A de consumo, distribuídas entre as 16 saídas, para alimentação de câmeras de segurança. Mesmo com a falta de energia a saída continua ativa.
CIRCUITOS AUXILIARES
Recarga das baterias: Quando o fornecimento de energia elétrica é normalizado o nobreak comuta para modo rede e um sistema de recarga das baterias é acionado automaticamente. Possui sistema Battery Save, que evita a descarga total da bateria, preservando a sua vida útil.
Sinalização:
- Quando o NBK estiver operando em modo rede, acenderá o LED ( ) no painel frontal indicando que a tensão da rede está normal.
- Quando o NBK estiver operando em modo bateria, acenderá o LED( ) no painel frontal e será emitido um sinal sonoro pausado “bip”. Quando as baterias estiverem se aproximando do nível mínimo de carga, a freqüência do sinal sonoro aumentará conforme a queda do nível das baterias até tornar-se contínuo, indicando que o NBK se desligará em poucos segundos.
- Quando o NBK estiver operando em bateria e forem conectados na sua saída equipamentos que ultrapassem a sua potência ou em caso de curto-circuito na saída, piscará o Led ( ) no painel frontal e o NBK se desligará automaticamente, indicando que o NBK foi submetido à sobrecarga na saída.
Proteção no sistema CA
- Entrada: Possui supressor de transientes, transformador isolado com blindagem eletrostática e um dispositivo eletrônico especial de proteção contra sobretensão e subtensão com desligamento e acionamento automático. Ocorrendo a sub ou sobretensão o nobreak passa a operar em modo de bateria.
- Saída: Proteção eletrônica contra sobrecarga com tempo de desligamento inversamente proporcional à sobrecorrente, curto-circuito com desligamento instantâneo e filtro de linha tipo supressor RC.
- Proteção contra descargas atmosféricas, transformador isolado (i).
Proteção no sistema CC (12Vcc)
- Possui isolação entre a saída 12Vcc e as demais. Esta saída é protegida contra curtocircuito e sobrecarga.
GARANTIAS
A linha NBK assegura ao comprador deste equipamento a garantia contra qualquer defeito de material, peças ou componentes, além de eventuais defeitos de fabricação que porventura venham a ocorrer no prazo de 24 meses, sendo 03 meses de Garantia Legal e 21 meses de Garantia Contratual, lembrando que os equipamentos da linha UPS têm o mesmo prazo de Garantia (03 meses de Garantia Legal e 21 meses de Garantia Contratual); porém, a garantia da bateria nele inclusa é de 12 meses, sendo 03 meses de Garantia Legal e 09 meses de Garantia Contratual, contados a partir da data de emissão da Nota Fiscal de Venda ao Usuário.
Detalhes
O sistema de energia ininterrupta NBK 1000i CFTV foi projetado baseado em vários anos de experiência em pesquisa e desenvolvimento de equipamentos para condicionamento de energia elétrica.
Foi desenvolvido especialmente para alimentar equipamentos eletrônicos de segurança.
Não são apropriados para alimentar equipamentos elétrico s, tais como: refrigeradores, furadeiras, ventiladores, microondas, fornos elétricos e outros com motores CA.
Combina em um só produto as funções de estabilizador de tensão e nobreak garantindo alimentação estabilizada e livre de ruídos, mesmo durante a falta de energia elétrica.
Fornece tensão de 12Vcc para alimentação de câmeras de CFTV.
Possui compartimento interno para instalação de bateria (não inclusa).
Antes de ligar o nobreak a rede elétrica instale a bateria (12Vcc de 40Ah ou maior).
Permite aumento de autonomia através da conexão de baterias externas auxiliares ou módulo para expansão de autonomia MBAOvertime MCM.
Obs. : Bateria automotiva não inclusão (veja a bateria no site).
Mais informações
| Dados Técnicos | Especificações Técnicas:
• Modelo : NBK 1000i CFTV (NBK0067) • Aplicação : Segurança / Monitoramento CFTV (outras aplicações sob consulta) • Potência Máxima de Saída (VA/W) : 1000VA/620W • Fator de Potência : 0,62 • Entrada Bivolt : Sim • Seleção de Entrada : Manual • Faixa de Tensão de Entrada : 115Vca ± 20% / 220Vca ± 20% • Proteção contra sub e sobretensão de entrada : Sim • Faixa de Tensão de Saída : 115Vca ±4% • Transformador Isolado : Sim • Função de Estabilizador de Rede : Sim • Filtro de Saída Contra Interferências : Sim • Sinalização : LED Indicativo (informa: sobrecarga, modo bateria e modo rede) • Borne para Bateria Externa : Sim – Indicado para bateria de 12Vcc • Acompanha Bateria Interna : Não – Possui alojamento para bateria 12Vcc com dimensão máxima de Largura, Altura e Comprimento : (180x190x180) mm • Autonomia – Exemplo 1 (valor estimado) : 1 DVR 8 canais (20W) + 1 Monitor (40W) + 1 HD (8W) + 5 Câmeras de 1A (60W) = até 2h30min • Autonomia – Exemplo 2 (valor estimado) : 1 DVR 16 canais (30W) + 1 Monitor (40W) + 10 Câmeras de 1A (120W) = até 1h35min • Autonomia – Exemplo 3 (valor estimado) : 1 DVR 32 canais (50W) + 1 Monitor(40W) + 16 Câmeras de 1A (192W)+ 1 Speed Dome (72W) = até 42min • Número de Tomadas de Saída : 5 • Dimensões (L x A x P) mm : 193 x 323 x 360 • Peso Líquido : 13,4 Kg |
|---|---|
| Cor | Não Especificado |
